Tenute alberi rotanti
Tenute rotanti pistone Rotoslipper
OVERVIEW
Guarnizioni per giunti rotanti.
Principi generali di funzionamento:
La guarnizione è costituita da un segmento in ptfe caricato energizzato da un O-Ring in elastomero, scelto in funzione del fluido da contenere e della temperatura di esercizio, che assicura la tenuta a bassa pressione, mentre ad alta pressione è la pressione stessa che assicura il carico necessario alla tenuta.
Le dimensioni di sede sono ottimizzate per evitare che la guarnizione ruoti solidale con la controsuperficie. L'O-Ring Parker associato assicura le migliori caratteristiche di mantenimento del precarico.
Guarnizioni specifiche per lenti movimenti rotazionali, traslazionali veloci e movimenti combinati roto-traslativi
Pressione massima 800 bar, Temperatura di impiego da -60 a + 150°C
Condizioni limite di esercizio:
Movimenti rotazionali: fino a 120 rpm con velocita' periferica max di 0,6 m/sec
Movimenti traslativi: max 5 m/sec
Alle massime temperature e/o in assenza di lubrificazione le condizioni di esercizio dovranno essere opportunamente ridotte.
Contattate il nostro ufficio tecnico per la valutazione delle condizioni di esercizio e della capacità di dissipazione termica del sistema.
Gli inneschi di tenuta sono realizzati a partire dal diametro di 20 mm
Solo Parker O-Ring di qualità Sono gli O-Ring che HD Slippers Srl fornisce di serie associati alle proprie tenute rotanti Rotoslipper.  |

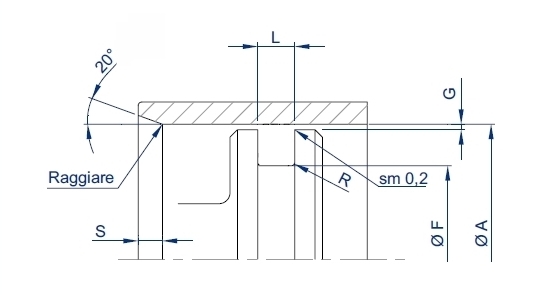

| Classe | A alesaggio |
F fondo gola |
L larghezza gola |
R | S min |
G* gioco radiale max. |
In sede chiusa |
|||||
| sede consigliata | sede possibile | pressione di esercizio bar | se A>= | |||||||||
| H7 | h9 | H12 | 50 | 100 | 200 | 400 |
800 |
|||||
| K1 | 8 - 29,9 | 8 -100 | A - 4,9 | 2,2 | 0,4 | 1,2 | 0,2 | 0,2 | 0,15 | 0,1 | 0,05 |
25 |
| K2 | 30 - 69,9 | 15 - 250 | A -7,5 | 3,2 | 0,6 | 2,2 | 0,35 | 0,3 | 0,25 | 0,15 | 0,07 |
30 |
| K3 | 70 -132,9 | 20 - 450 | A - 11,0 | 4,2 | 0,8 | 2,6 | 0,5 | 0,45 | 0,25 | 0,15 | 0,07 |
60 |
| K4 | 133 - 329,9 | 30 - 650 | A - 15,5 | 6,3 | 1 | 5,6 | 0,6 | 0,45 | 0,25 | 0,15 | 0,1 |
100 |
| K5 | 330 - 689,9 | 130 - 1100 | A - 21,0 | 8,1 | 1,5 | 8,2 | 0,8 | 0,5 | 0,3 | 0,15 | 0,1 |
180 |
| K6 | 690 -1100 | 130 - 1100 | A - 24,5 | 8,1 | 1,5 | 8,2 | 0,8 | 0,5 | 0,3 | 0,15 | 0,1 |
300 |
| K7 | 690 - 1100 | A - 28,0 | 9,5 | 1,5 | 9,5 | 0,9 | 0,6 | 0,4 | 0,15 | 0,1 |
300 |
|
| G*=G1+G2+G3 | G1 = Gioco max. iniziale G2 = Gioco creato dalla deformazione elastica dei componenti sotto pressione. G3 = Gioco conseguente all'usura prevista degli elementi di guida. |
|||||||||||
| Esempio di codifica | |
|
profilo codice NPSR |
Rotoslipper NPSR 100 K3 N-031 NBR |
assemblaggio
| GUARNIZIONI COMPOSITE SLIPPER: CONSIGLI PER L'ASSEMBLAGGIO |
ASSEMBLAGGIO SU PISTONE IN CAVA CHIUSA ED IN CAVA SCOMPONIBILE
 |
L'assemblaggio in cava chiusa puo' essere effettuato manualmente, tuttavia, l'uso di apposita attrezzatura garantisce l'integrita' dello Slipper e contenuti tempi di inserimento.
|
 |
ATTREZZI DI INSERIMENTO E RICALIBRAZIONE PER ASSEMBLAGGIO IN CAVA CHIUSA SU PISTONE
 |
Il cono espansore porta lo Slipper al diametro del pistone od alla soglia della cava quando esistono altre cave da scavalcare. Lo spintore si espande per settori, o, piu'semplicemente, per un unico taglio longitudinale. Cono e spintore possono essere realizzati in resina acetalica (POM), poliestere (PBTF) o poliammidica (PA6) |
| RICALIBRAZIONE |  |
INSTALLAZIONE SU CILINDRO IN CAVA CHIUSA
 |
Lo Slipper puo' essere introdotto in sede chiusa imponendogli una deformazione reniforme. Il valore R non deve mai essere meno di 3 volte S Si consiglia di attenersi alle dimensioni minime indicate nella tabella dimensioni sede. Per Slipper di diametro inferiore ai minimi indicati si consiglia il montaggio in cava scomponibile. |
Uno stelo smussato correttamente |
finiture
| FINITURA DELLE SUPERFICI IN FUNZIONE DEL FLUIDO | ||
| applicazione | max Ra in µm superficie dinamica |
max Ra in µm superficie statica |
| CRIOGENIA | 0,1 | 0,2 |
| FREON ELIO IDROGENO |
0,2 | 0,3 |
| ARIA AZOTO ARGON METANO CARBURANTI |
0.2 | 0.4 |
| ACQUA OLIO |
0.3 - 04 | 0.6 |
| TENUTE ROTANTI | ||
| Superficie dell'albero | Durezza dell'albero | Profondità trattamento/rivestimento |
| Ra 0.2 - 0.3 micron max. Rz 1.0 - 2.5 micron max. R max. < 4 micron |
55 HRC min. per pressioni fino 5 bar 60 HRC min. per pressioni > di 5 bar 60 HRC per velocità > 4m/sec |
0.3 mm minimo |
materiali
Per accedere alle schede tecniche (clic sul relativo codice) occorre prima registrarsi
| Codice HD Slippers | Composizione | Colore | Approvazioni |
ΔT °C |
Caratteristiche |
| N-009 | Ptfe-ossidi | azzurro | -268 +260 | Impiego generale in tenute su superfici tenere | |
| N-095 | PTFE modificato | bianco | FDA | -268 +260 | Basso creep, migliore resistenza meccanica, bassa permeabilità |
| N-031 | Ptfe-bronzo | verde-azzurro | -268 +260 | Alta resistenza all'usura, tenute idrauliche | |
| N-032 | Ptfe-carbone | nero | -268 +260 | Alta resistenza all'usura, tenute pneumatiche ed idrauliche | |
| N-197 | Ptfe-carbografite | nero | NORSOK | -268 +260 | Alta resistenza all'usura ed all'estrusione, tenute per idraulica e pneumatica |
| N-043 | Ptfe-grafite | nero | FDA | -268 +260 | Alta resistenza all'usura, basso coefficiente d'attrito. |
| N-060 | Ptfe-vetro | azzurro | FDA | -268 +260 | Impiego generale su superfici dure |
| N-067 | Ptfe-vetro | bianco | FDA NORSOK |
-268 +260 | Resistenza all'usura ed all'estrusione |
| N-033 | Ptfe-vetro MoS2 | grigio | FDA | -260 +260 | Adatto all'uso su superfici dure |
| N-103 | Ptfe-carbon fibre | nero | -268 +260 | Adatto all'uso su superfici dure | |
| N-102 | Ptfe-Liquid crystal polymer | beige | FDA - EU |
-268 +260 | Food & Pharma, superfici tenere. |
| N-088 | Ptfe-polyimide | giallo |
-268 +260 |
Adatto all'uso su superfici tenere | |
| N-074 | PEHMW | bianco | FDA | -140 +80 | Alta resistenza all'usura ed all'estrusione. |
| N-155 | PVDF | bianco | FDA | -30 +140 | Alto modulo, bassa permeabilità |
| P95-A252 | Poliuretano | blu | FDA | -50 +105 | Alta resistenza all'usura ed all'estrusione |
| P95-VI251 | Poliuretano | viola | FDA | -30 +115 | Compatibile con i fluidi CIP (clean in place) |
| P95-R198 | Poliuretano | rosso | -30 +125 | Alta resistenza ad usura ed estrusione, alte temperature | |
| P95-AR255 | Poliuretano | arancio | -30 +135 | Alta resistenza ad usure ed estrusione, alte temperature | |
| P95-G253 | Poliuretano MoS | grigio | -30 +105 | Alta resistenza all'usura ed all'estrusione, basso coefficiente d'attrito |
| ROTOSLIPPER SCELTA DEL Neuflon-ptfe compound in funzione di Fluido e Controsuperficie |
||||
| CONTROSUPERFICIE | ||||
| Acciaio HEC>=30-45 Acc.Inox.Martens.Temp. Ghisa HRB<=200 Acciaio HRC>=45 Ghisa HRB>200 |
Riporti galvanici o chimici HV>=700 | Alluminio anodizzato | Acciaio Inox austenitico Vetro |
|
| FLUIDO | NEUFLON ptfe compound (standard in grassetto) | |||
| Olio idraulico Olio da trasmissioni Olio idraulico sintetico ignifugo |
N-031 N-032 N-060 N-077 |
N-031 N-032 N-060 N-077 |
N-032 N-074 |
N-009 N-032 N-074 |
| Acqua ed emulsioni acqua/olio | N-032 N-060 N-077 N-074 |
N-032 N-060 N-077 N-074 |
N-032 N-074 |
N-009 N-032 N-074 |
| Prodotti alimentari e farmaceutici | N-125 N-043 N-060 N-074 |
N-009 N-074 |
N-009 N-074 |
N-009 N-074 |
| Aria | N-032 N-031 N-043 N-074 |
N-032 N-043 |
N-032 N-074 |
N-032 N-009 N-043 N-074 |
| Vapore | N-032 N-043 |
N-032 | N-032 N-009 N-043 |
|
| Acidi e Basi | N-032 N-074 |
N-032 N-043 N-074 N-103 |
N-009 N-032 N-043 N-074 |
|
SCELTA DELL'ELASTOMERO IN FUNZIONE DEL FLUIDO
| FLUIDO | ELASTOMERO |
| OLIO IDRAULICO -OLIO PER TRASMISSIONI | NBR |
| OLIO IDRAULICO SINTETICO IGNIFUGO | EPDM |
| ACQUA ED EMULSIONI ACQUOSE | NBR |
| PRODOTTI ALIMENTARI E FARMACEUTICI | MVQ |
| ARIA | NBR |
| VAPORE | EPDM - FFKM |
| ACIDI E BASI | FKM - FFKM |
disponibilità
Per conoscere la disponibilità della guarnizione:
- -scegliere profilo e materiale dai menù a tendina
- -digitare la classe dimensionale
- -immettere il diametro nominale della guarnizione
Ottenuta la disponibilità è possibile inviare una richiesta di quotazione.
