Tenute alberi rotanti

Tenute Radiali e Guarnizioni per Alberi e Giunti Rotanti

una serie completa di guarnizioni in ptfe per soddisfare tutte le esigenze operative

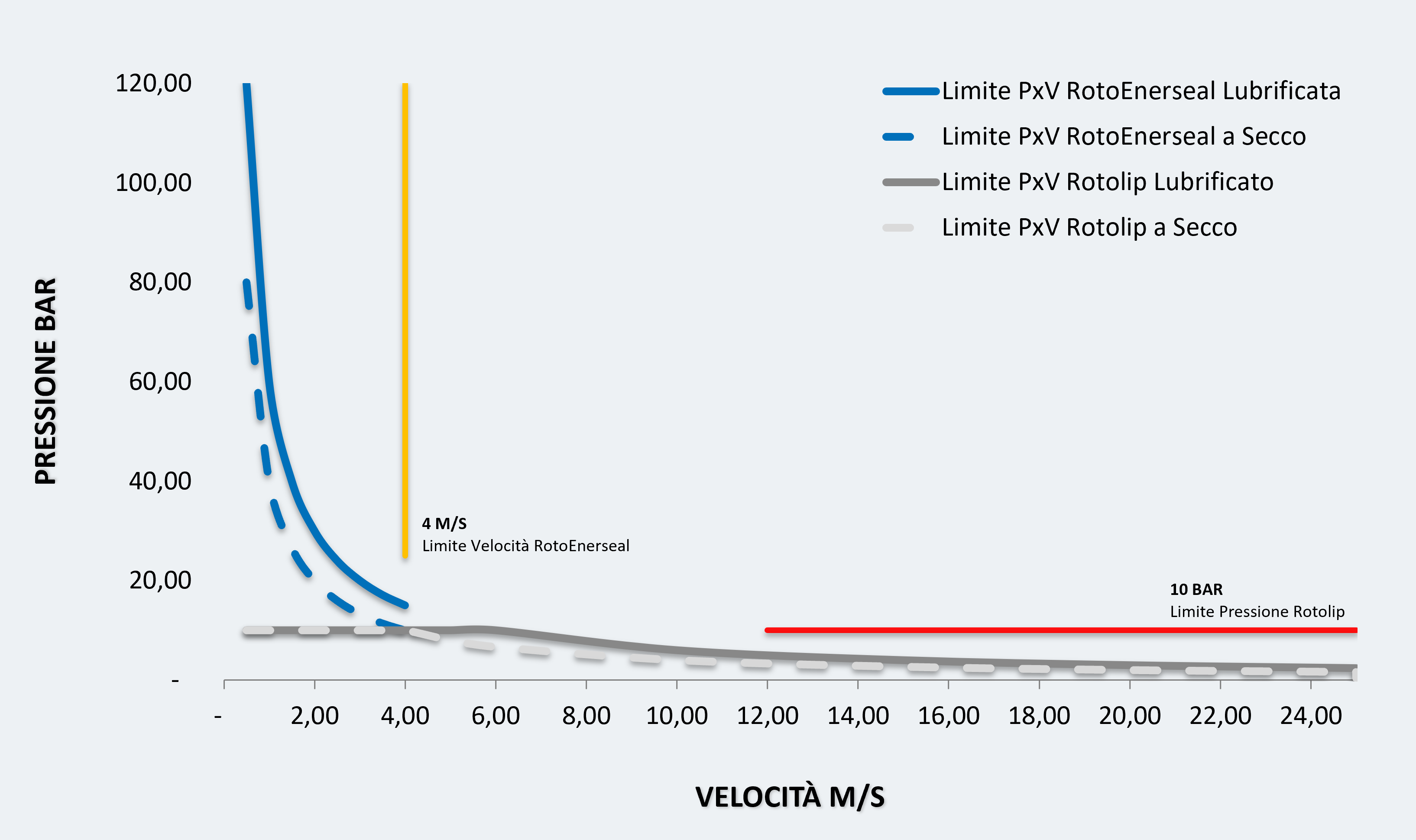

RotoEnerseal® per pressioni e velocità medie
Rotoslipper per alte pressioni e basse velocità
Rotolip® per basse pressioni ed alte velocità

Le tenute radiali per alberi rotanti consistono in un labbro od un pattino in Neuflon ptfe, precaricato da molla od O-Ring, che, compatibilmente con una bassa coppia di attrito, assicura la tenuta in presenza di una vasta gamma di fluidi nelle più svariate condizioni operative.
L'elemento energizzante, molla od O-Ring Parker, ha il compito di assicurare il precarico e quindi la tenuta in condizioni di bassa pressione e di compensare lo scorrimento plastico dell'elemento in ptfe assicurando nel tempo le prestazioni della guarnizione.

Prodotti

Tenute alberi e giunti rotanti

guarnizioni energizzate Rotoenerseal®
-Guarnizioni energizzate per tenuta alberi rotanti
-Tenuta radiale monodirezionale
-Medie pressioni
-Velocità moderate

Energizzate da molla a "V" saldata ad anello.
Applicazioni criogeniche.
Non contaminanti e sterilizzabili.
Disponibili nella versione riempita di gomma siliconica certificata FDA per uso alimentare e farmaceutico.
Resiste alla maggior parte dei prodotti chimici.
Certificazione MOCA a richiesta
slipper guarnizioni composite Rotoslipper
-Guarnizioni energixxate da O-Ring per alberi rotanti
-Tenuta radiale bidirezionale
-Alte pressioni
-Basse velocità

Tenute rotanti per alte pressioni.
Lenti movimenti rotazionali, traslazionali veloci e movimenti combinati roto-traslativi.
Pressione massima 800 bar.
Temperatura di impiego da -60 a + 150°C
slipper guarnizioni composite Rotowiper
-Tenute rotanti monodirezionali energizzate da O-Ring
-Basse pressioni
-Basse velocità

Minimo ingombro
Installazione in cava chiusa
Bassissima coppia di rotazione
Labbro raschiante protetto
Resiste alla maggior parte dei prodotti chimici
Certificazione MOCA a richiesta
tenuta rotante

ROTOLIP®
Guarnizioni radiali per alberi rotanti, corpo e labbro integrati in Neuflon-ptfe compound, disponibili con e senza anello O-Ring ausiliario.
Adatti ad operare in condizioni di bassa pressione ed alta velocità.
L'anello di sostegno può essere necessario o meno a seconda delle condizioni di esercizio, diventa di serie quando l'albero supera i 100mm di diametro. Certificato MOCA a richiesta.
La realizzazione delle tenute radiali rotanti Rotolip® non richiede stampi, sono pertanto fornibili in tempi brevi qualsiasi sia il dimensionamento richiesto lasciando la massima libertà di progettazione. Le tabelle dimensionali proposte costituiscono pertanto solo un suggerimento.
tenute per alberi rotanti

Rotolip® standard
-Tenuta rotante a labbro monodirezionale
-Applicazioni FDA
-Disponibile in tutti i diametri da 6 a 350 mm

Condizioni di esercizio:
-Temp. di utilizzo da -60 a +250 °C
-Velocita' max 10m/sec a secco, fino a 25m/sec in presenza di lubrificazione
-Pressione max 4 bar ( fino a 10 bar con backup )
-Versioni R01 e R011 senza anello di sostegno: albero 100mm max
-Eccentricità max  0,15mm



Rotolip® labbro rinforzato
-Tenuta rotante a labbro monodirezionale
-Applicazioni FDA
-Disponibile in tutti i diametri da 6 a 350mm

Condizioni di esercizio:
-Temp. di utilizzo da -60 a +250 °C
-Velocita' tangenziale max 5m/sec a secco, fino a 15m/sec in presenza di lubrificazione
-Pressione max. 4 bar ( fino a 10 bar con backup )
-Versioni R05 e R055 senza anello di sostegno: albero 100mm max.
-Eccentricità max 0,15mm



Rotolip® garter
-Tenuta rotante a labbro monodirezionale
-Applicazioni FDA
-Disponibile in tutti i diametri da 6 a 350mm

Condizioni di esercizio:
-Temp. di utilizzo da -60 a +250 °C
-Velocita' tangenziale max 5m/sec a secco, fino a 10 m/sec in presenza di lubrificazione
-Pressione max. 4 bar ( fino a 10 bar con backup )
-Versioni R07 e R077 senza anello di sostegno: albero 100mm max.
-Eccentricità 0,30 mm max.

Rotolip® doppio labbro
-Tenuta rotante a doppio labbro monodirezionale, permette di creare una riserva di lubrificante tra i due labbri di tenuta.
-Disponibile in tutti i diametri da 20 a 350mm

Condizioni di esercizio:
-Temp. di utilizzo da -60 a +250 °C
-Velocita' tangenziale fino a 5 m/sec a secco, fino a 15m/sec in presenza di lubrificazione
-Pressione max. 4 bar
-Eccentricità 0,15mm max.



Rotolip® a labbri contrapposti
-Tenuta rotante a doppio labbro bidirezionale
-Disponibile in tutti i diametri da 20 a 350mm

Condizioni dei esercizio:
-Temp. di utilizzo da -60 a +250°C
-Velocità tangenziale fino a 5 m/sec a secco, fino a 15 m/sec in presenza di lubrificazione
-Pressione max. 2 bar

Dimensioni a richiesta

Enerseal® Rotolip® Steplock® sono marchi registrati di HD Slippers Srl

I dati tecnico-applicativi riportati nei cataloghi, nella documentazione ed in questo sito Internet, sono il frutto di più di quarant'anni di esperienza e dei risultati di prove di laboratorio.
I tipi di tenuta suggeriti sono il frutto sia di test di laboratorio che di migliaia di prove sul campo, tuttavia le condizioni di lavoro previste possono non coincidere con quelle di nuove applicazioni e condurre a risultati imprevisti.
Per questo motivo, HD Slippers Srl non è responsabile del malfunzionamento di componenti di tenuta che non siano stati testati nelle reali condizioni di lavoro.
In caso di nuove applicazioni e conseguente realizzazione di tenute specifiche si rende necessaria da parte dell'utilizzatore l’esecuzione di prove nelle reali condizioni di lavoro al fine di approvare la validità della soluzione scelta. HD Slippers Srl garantisce la ripetibilità delle caratteristiche delle tenute provate ed approvate, fatte salve successive modifiche applicative e/o dell’apparecchiatura e/o dei suoi componenti e delle lavorazioni, anche terze, da parte del cliente.
